Quilter AI vs. Altium Autorouter: Ein direkter Vergleich 2026 für High-Speed-Designs

Wenn Sie Altiums Autorouter schon einmal auf einer dichten High-Speed-Leiterplatte gestartet haben, kennen Sie das Muster: geringe Fertigstellungsrate, zerrissene Differenzpaare und Stunden mühsamer Nacharbeit. 2026 haben Sie endlich eine andere Option. Dieser Artikel stellt Altiums eingebautes Autorouting Quilters physikgesteuerter KI gegenüber, damit Sie sehen, wie beide auf genau den Leiterplatten abschneiden, die Ihren Terminplan tatsächlich blockieren.

Definieren wir, was Ingenieure heute wirklich mit „Autorouter“ meinen

Wenn Ingenieure „Autorouter“ sagen, meinen sie meist eine eingebaute Funktion in einem PCB-CAD-Tool, die ungeroutete Netze automatisch verbindet, nachdem die Designerin oder der Designer den schweren Teil bereits erledigt hat: Platzierung und Definition der Constraints.

Historisch fällt das meiste Autorouting in zwei große Kategorien:

• Rasterbasiertes Autorouting: der klassische Ansatz, der den Raum in ein Raster zerlegt und darin nach Pfaden sucht. Er kann schnell sein, neigt aber zu „maschinell aussehendem“ Routing mit unnötigen Knicken, zusätzlichen Vias und ungeschickten Verengungen.
• Formbasiertes Autorouting: ein moderner Ansatz, der mit echter Kupfergeometrie und Hindernissen natürlicher umgeht. Das sieht meist sauberer aus als Rasterrouting, hat aber weiterhin Probleme, sobald das Problem global eingeschränkt wird (Timing, Rückstrompfade, Escape-Muster, Lagenwechsel, EMV-Risiko).

In Tools wie Altium (und ähnlich in OrCAD, PADS und anderen Suiten) sieht der reale Ablauf so aus:

1. Manuelle Platzierung und Floorplanning
2. Constraints und Designregeln eingeben
3. Einen Autoroute-Durchlauf für die erste Konnektivität starten
4. Viel Zeit damit verbringen, Topologie, Vias, Differenzpaare und Lagenwechsel aufzuräumen
5. Wiederholen, während Constraints strenger werden und ECOs eintreffen

Die Erwartung ist verständlich. Ingenieure wollen schnellere erste Konnektivität, akzeptable Topologien und weniger stumpfe Arbeit. Der Haken: Viele Marketingbeschreibungen von Autorouting setzen voraus, dass die Leiterplatte leicht eingeschränkt, dünn bestückt und bei niedrigen bis mittleren Geschwindigkeiten unterwegs ist. In dem Moment, in dem enge BGA-Breakouts, mehrere impedanzkontrollierte Schnittstellen, Mixed-Signal-Trennung und echte Anforderungen an die Power Integrity hinzukommen, bricht die Geschichte vom „Routing per Knopfdruck“ zusammen.

Genau diese Lücke macht „Alternativen zum PCB-Autorouting“ heute zu einer echten Suchkategorie. Erfahrene Designerinnen und Designer suchen keine Magie. Sie suchen ein Werkzeug, das glaubwürdige High-Speed-Ergebnisse mit weniger Nacharbeit, weniger Überraschungen im Labor und weniger späten Rettungsaktionen liefert.

Warum klassisches Autorouting auf echten High-Speed-Leiterplatten scheitert

Altiums Autorouter ist nicht „schlecht“. Er tut, was eingebaute Autorouter immer getan haben: lokale Geometrie unter einem überwiegend geometrischen Regelwerk optimieren. Das Problem ist, dass moderne High-Speed-Hardware aus Gründen auf Systemebene versagt, nicht nur wegen lokaler Abstandsverletzungen.

Das sind die Fehlerbilder, die Designer auf dichten Leiterplatten immer wieder sehen:

• Niedrige Fertigstellungsraten, sobald Routingkanäle enger werden, sich Sperrflächen häufen und Escape-Routing um dieselben Kanäle konkurriert
• Via-Felder und Lagen-Pingpong, bei denen der Router zwar Konnektivität findet, aber um den Preis übermäßiger Übergänge, schlechter Referenzkontinuität und eines Routings, das mühsam zu prüfen ist
• Gebrochene Symmetrie von Differenzpaaren, bei der Paare technisch verbunden, aber über die Strecke hinweg weder geometrisch noch in der Kopplungsqualität abgeglichen sind
• Verletzungen des Längenabgleichs oder „technisch abgeglichene, praktisch riskante“ Leitungen, deren Topologie Diskontinuitäten, Stubs oder inkonsistentes Referenzverhalten einführt

Auf High-Speed-Designs werden aus diesen mechanischen Ergebnissen physikalische Probleme:

• Impedanzsprünge durch häufige Verengungen, abrupte Knicke oder inkonsistente Kopplung in Differenzpaaren
• Stubs und Resonanzen, eingeführt durch unnötige Vias oder Fan-out-Muster, die ohne Blick auf das Signalverhalten gewählt wurden
• Probleme beim Wechsel der Referenzebene, wenn Signale ohne sauberen Rückstrompfad die Lage wechseln und dabei verrauschte Rückströme und Einkopplung in empfindliche Bereiche erzeugen
• Verrauschte Rückstrompfade, die später als Jitter, EMV-Kopfschmerzen oder schwer eingrenzbares Analograuschen auftauchen

Die Kernbeschränkung ist nicht „zu wenige Einstellungen“. Es ist, dass klassisches Autorouting Leitungsabschnitte isoliert optimiert. Es denkt nicht verlässlich über das Ende-zu-Ende-Verhalten eines Netzes, eines Kanals oder eines Busses nach, wie es eine erfahrene, SI-bewusste Person tut. Und es optimiert Platzierung und Routing nicht gemeinsam – obwohl dort ein Großteil des High-Speed-Erfolgs entschieden wird.

Die Folgewirkungen sind nicht subtil:

• Zusätzliche ECO-Schleifen, weil der erste Routing-Versuch ohnehin Platzierungsänderungen erzwingt
• Mehr Re-Spins oder Laborüberraschungen, weil „DRC-sauber“ nicht dasselbe ist wie „High-Speed-sauber“
• Erfahrene Ingenieure, die in späte Routing-Rettungen gezogen werden statt in Architektur, Inbetriebnahme oder Validierung

Für Managerinnen und Manager sieht das aus wie „das Layout ist schon wieder hinterher“. Für die Designerin sieht es aus wie die vertraute Mühle: Sie verbringen Ihre besten Stunden mit Nacharbeit, die das Produkt nicht voranbringt.

Das ist die Öffnung für einen anderen Ansatz zur High-Speed-PCB-Layout-Automatisierung – einen, der Physik und Constraints als erstrangig behandelt und Platzierung und Routing als ein gemeinsames Problem.

Wie funktioniert Quilters physikinformierte KI eigentlich?

Quilter ist kein „Autorouter-Knopf“. Quilter ist ein System für Platzierung und Routing, das die Leiterplatte als beschränktes Optimierungsproblem behandelt und Kandidaten durchläuft, bis es Lösungen findet, die die physikalischen Constraints erfüllen, die Ihnen wichtig sind.

Der praktische Unterschied: Klassisches Autorouting beginnt üblicherweise, nachdem die Platzierung bereits „fest“ ist. Quilter optimiert Platzierung und Routing gemeinsam, sodass der Router nicht gezwungen ist, ein unlösbares Labyrinth zu lösen.

Gemeinsame Optimierung statt aufgesetztem Routing

In Quilter können Sie den Platinenumriss definieren, kritische Steckverbinder vorab platzieren, Sperrregionen festlegen und Keepouts durchsetzen. Aber das System ist nicht darauf beschränkt, um einen festen Floorplan herum zu routen. Es kann Platzierungen und Routing gemeinsam erkunden, was sehr viel ausmacht für:

• Effizienz beim BGA-Escape
• Topologie von DDR- und High-Speed-Bussen
• Isolation empfindlicher Analogteile und Qualität der Rückstrompfade
• Stromverteilung und Nähe der Abblockkondensatoren

Physikinformiertes PCB-Design, nicht nur Geometrie

Quilters Ablauf ist um „physikbewusste Designprüfung“ herum gebaut statt um „hat es verbunden“. Er erkennt zentrale Aspekte, die High-Speed-Teams wichtig sind, darunter:

• Abblockkondensatoren und die Absicht hinter der Entkopplung
• Impedanzkontrollierte Netze und Differenzpaare
• Constraints für Rückstrompfade und Annahmen zur Referenzkontinuität
• High-Speed-Routingmuster, die das SI-Risiko voraussichtlich senken

Hier wird der Begriff „physikinformiertes PCB-Design“ wichtig. Er behauptet nicht, dass Sie technisches Urteilsvermögen überspringen können. Er behauptet, dass das System ausdrücklich darauf ausgelegt ist, auf High-Speed-Tauglichkeit hin zu optimieren, nicht bloß auf DRC-Konformität.

Reinforcement Learning plus Validierungsschleifen

Quilter nutzt Reinforcement Learning, um aktiv Tausende von Kandidaten-Leiterplatten zu erkunden. Konzeptionell sieht das so aus:

1. Kandidaten für Platzierung und Routing erzeugen
2. Gegen die von Ihnen gesetzten Constraints bewerten
3. Jeden Kandidaten danach bepunkten, wie gut er diese Constraints erfüllt
4. Iterieren und zu besseren Kandidaten hin verfeinern
5. Mehrere brauchbare Optionen zur technischen Prüfung zurückgeben

Statt eines einzigen „Best-Effort“-Autoroutes bekommen Sie eine iterative Suche, die Optionen hervorbringt. Für Teams, die unter „ein Layout, ein Terminplan“ gearbeitet haben, ist das ein erheblicher Denkwechsel.

Deterministische Übergabe in Ihr CAD-Tool

Eine praktische Sorge bei jedem KI-Layout-Tool lautet: „Bricht es meinen Workflow?“ Quilters Position ist eindeutig: Es arbeitet mit bestehenden Abläufen. Sie können Projekte aus Altium, Cadence, Siemens oder KiCad hochladen, Constraints und Pflichtplatzierungen definieren und Dateien im selben Format zurückbekommen, sodass Sie DRC, Feinschliff und Fertigungsdaten in den CAD-Tools erledigen, die Sie ohnehin nutzen.

Für Altium-zentrierte Teams heißt das konkret: Quilter kann als Altium-Wettbewerber für Routing-Kapazität dienen, ohne Altium als führendes System für Dokumentation, Output-Jobs, Fertigungspakete und Versionskontrolle abzulösen.

Quilter vs. Altium Autorouter: Wie sieht das Layout-Ergebnis wirklich aus?

Um diesen Vergleich konkret zu machen, ist der einzige faire Test ein kontrollierter Vergleichstest:

• Gleicher Schaltplan
• Gleicher Lagenaufbau
• Gleiche Regeln und Constraints
• Gleicher Platinenumriss und gleiche Keepouts
• Gleiche Pflichtsteckverbinder und mechanische Constraints

Dann lassen Sie laufen:

• Links: Ergebnis des Altium-Autorouters
• Rechts: Ergebnis des physikinformierten Routings von Quilter AI

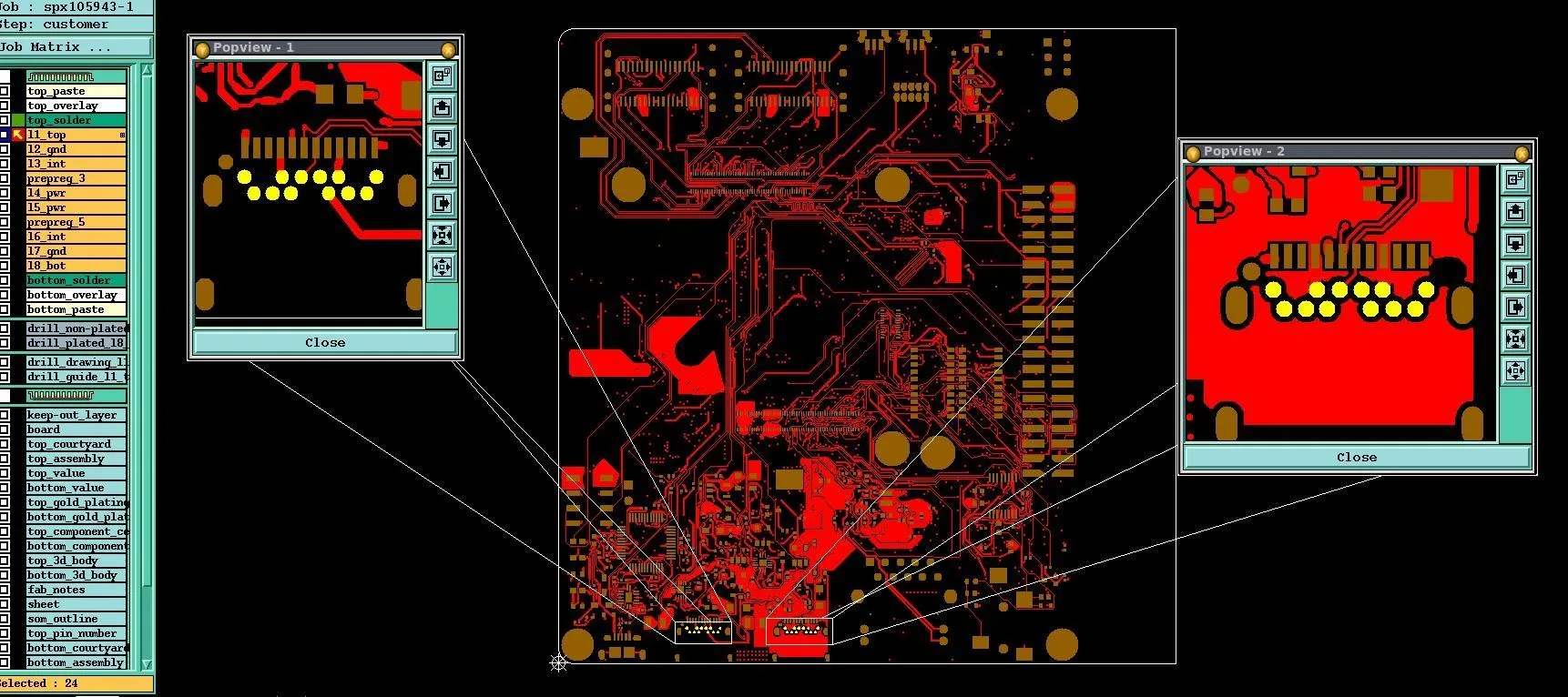

Was Sie im Ergebnis typischerweise sehen

Auf Leiterplatten, die wirklich High-Speed und dicht sind, zeigen sich die Unterschiede meist auf einige sichtbare Weisen:

• Via-Anzahl und Disziplin bei der Via-Platzierung: Autorouter „lösen“ Gedränge oft, indem sie Übergänge hinzufügen. Quilters Kandidatensuche kann unnötige Übergänge reduzieren, weil sie nicht an eine einzige Platzierung gebunden ist.
• Gleichmäßigkeit und Lesbarkeit der Pfade: High-Speed-Prüfung ist zum Teil eine Frage der Inspektionseffizienz. Ein Layout, das leichter zu lesen ist, lässt sich leichter freigeben. Sauberere Leitungen sind nicht nur Ästhetik; sie verkürzen die Prüfzeit.
• Qualität des Abgleichs bei Differenzpaaren: nicht nur Länge, sondern Kopplungskonsistenz, Symmetrie durch Breakouts und weniger seltsame Diskontinuitäten.
• Fan-out-Qualität rund um BGAs: Klassisches Autorouting erzeugt mitunter Muster, die technisch verbunden, aber mühsam zu validieren und schwer aufzuräumen sind.
• Muster der Lagennutzung: weniger „Lagen-Pingpong“ bedeutet meist bessere Kontinuität der Rückstrompfade und weniger späte Überraschungen.

Die Aufräumzeit ist die eigentliche versteckte Kennzahl

Teams vergleichen Router oft nach „Hat es geroutet?“ Das ist die falsche Frage. Die eigentliche Frage lautet: Wie viele Ingenieurstunden sind nach dem Lauf nötig, um das Layout verlässlich zu machen?

Eine repräsentative Erzählung im Stil eines internen Tests sieht so aus:

Ein Team nimmt eine Mixed-Signal-Validierungsplatine mit DDR-Schnittstelle, einem HF-nahen Analogteil und einer dichten Leistungsstufe. Es lässt den Altium Autorouter laufen, um Konnektivität zu erreichen, und verbringt dann zwei Tage damit, Differenzpaare aufzuräumen, das BGA-Escape zu überarbeiten, Vias zu reduzieren und Rückstrompfad-Probleme aus Lagenwechseln zu flicken. Das Ergebnis ist brauchbar, aber der Terminplan hat sich nicht wirklich verbessert, und die erfahrene SI-Ingenieurin muss trotzdem jeden riskanten Abschnitt prüfen.

Dasselbe Projekt lassen sie durch Quilter laufen, fixieren die Pflichtplatzierungen und erzeugen mehrere Kandidaten. Das Ergebnis erfordert weiterhin technische Prüfung, aber der Aufwand verschiebt sich von „manueller Rettung“ zu „Prüfen und Feinschliff“. Statt Tagen an Nacharbeit verbringt das Team Stunden damit, den besten Kandidaten auszuwählen, gezielt zu verbessern und in Altium Fertigungsdaten zu erzeugen.

Der Punkt ist nicht, dass Quilter Fachwissen überflüssig macht. Der Punkt ist, dass es Fachwissen auf Entscheidungen konzentriert hält, die zählen – statt auf repetitive Nacharbeit.

Kleine Vergleichstabelle

Hier eine einfache, überfliegbare Zusammenfassung dessen, was die meisten Teams interessiert, wenn sie nach „Wettbewerbern zu Altiums Auto-Route“ suchen.

Kriterium

Altium Autorouter

Quilter AI Routing

Fertigstellungsrate auf dichten, stark eingeschränkten Leiterplatten

Oft durch Gedränge und feste Platzierung begrenzt

Typischerweise höher dank gemeinsamer Optimierung von Platzierung und Routing

Aufräumzeit nach dem Routing

Auf High-Speed-Leiterplatten oft Stunden bis Tage

Oft Prüfen plus leichter Feinschliff statt vollständigem Neu-Routing

SI-Bewusstsein über geometrische Regeln hinaus

Begrenzt, überwiegend regelgetriebene Geometrie

Physikinformierte Bewertung der Constraints und Prüfsignale

Integration der Platzierung

Größtenteils getrennt vom Autorouting

Integrierte gemeinsame Optimierung von Platzierung und Routing

Vorgehen bei der Iteration

Ein primäres Ergebnis pro Lauf

Mehrere Kandidaten in Stunden zur Auswahl und zum Vergleich

Rolle im Workflow

Eingebaute Komfortfunktion

Kapazitätsverstärker, der native CAD-Projekte zurückgibt

Wenn Sie mit Ihren Inhalten für „Alternativen zum PCB-Autorouting“ ranken wollen, helfen solche Tabellen, weil sie die Frage direkt und schnell beantworten.

Fahren Sie einen risikoarmen Vergleichstest

Probieren Sie das einfachste Experiment, das die Debatte in Ihrem Team beendet:

1. Exportieren Sie ein echtes Altium-Projekt, das mindestens eine High-Speed-Schnittstelle enthält
2. Lassen Sie den Altium Autorouter mit Ihren Standard-Constraints laufen
3. Laden Sie dasselbe Projekt zu Quilter hoch und erzeugen Sie Kandidaten
4. Vergleichen Sie Fertigstellungsrate, Aufräumzeit, Via-Anzahl und SI-Risikoindikatoren

Gehen Sie zu Quilter, klicken Sie auf Get Started und laden Sie ein Altium-Projekt hoch, um Ihre ersten physikvalidierten Kandidaten in Stunden zu erzeugen.

Welche Ergebnisse können Sie erwarten, wenn Sie vom Autorouter zu Quilter wechseln?

Ergebnisse variieren je nach Leiterplattenklasse, aber das Muster, auf das Quilter optimiert ist, bleibt gleich: Layout wird schnell und reichlich, sodass technische Entscheidungen früher fallen und Iteration zur Normalität wird.

Typische Verschiebungen im Zeitplan

Für viele Teams sieht die praktische Verschiebung so aus:

• Layout-Zyklen, die früher Wochen dauerten, können sich für erste Kandidaten auf Stunden verkürzen
• Erste Kandidaten können schnell genug erscheinen, um eine Entscheidung mitten im Sprint zu verändern, nicht erst danach
• Sie können mehrere Lagenaufbauten, Fertiger oder Bauformen parallel statt nacheinander testen

Das ist wichtig, weil die ausgelieferte Leiterplatte selten Ihre erste Wahl ist. Wenn Layout knapp ist, treffen Sie Architekturentscheidungen, ohne die Routing-Realität gesehen zu haben. Wenn Layout reichlich ist, informiert die Routing-Realität die Architektur früher.

Repräsentative Ergebnisse, die Teams wichtig sind

Wenn Teams von „Autorouter plus Nacharbeit“ zu Quilter AI Routing wechseln, zeigen sich die Gewinne oft als:

• Höhere Fertigstellungsraten bei dichten BGA-Designs, weil die Platzierung nicht in eine unmögliche Ecke eingefroren ist
• Weniger SI- und PI-Überraschungen im Labor, weil Routing-Topologie und Übergänge stärker constraint-bewusst sind
• Weniger späte ECO-Schleifen, weil frühe Kandidaten reale Constraints eher sichtbar machen

Quilters Lösungsprofil passt zu Leiterplattentypen, bei denen Routing-Engpässe die Termine bestimmen:

• Prüfvorrichtungen und kabelbaumnahe Leiterplatten, bei denen Tempo zählt und häufig iteriert wird
• IC-Evaluierungsboards, bei denen dichtes Escape und saubere Busse den Bring-up-Erfolg bestimmen
• Designvalidierungsboards, bei denen Sie schnell iterieren müssen, ohne Glaubwürdigkeit zu verlieren
• Backplanes und Interconnect-Boards, bei denen Constraints und Disziplin in der Lagennutzung entscheidend sind

Für F&E-Leitungen geht es um Termine und Durchsatz. Für PCB-Designerinnen geht es darum, Zeit für die schwierigsten Constraints und die heikelsten Prüfentscheidungen zurückzugewinnen. Für Elektronikentwickler geht es darum, Architektur schneller zu iterieren und Ideen schneller zu belegen.

So fügt sich Quilter in einen Altium-zentrierten Workflow ein

Wenn Ihr Team Altium-zentriert arbeitet, wollen Sie keine neue CAD-Religion. Sie wollen mehr Durchsatz, ohne Ihre bestehende Toolchain zu brechen. Quilter ist dafür gebaut, sich in diese Realität einzufügen.

Der Round-Trip-Ablauf

Ein typischer Altium-zentrierter Ablauf sieht so aus:

1. Wie gewohnt in Altium starten: Schaltplan, Constraints, Klassen, Differenzpaare, Regeln
2. Das Projekt für einen Round-Trip nach Quilter exportieren
3. In Quilter hochladen, Platinenumriss und Pflichtplatzierungen definieren
4. Quilter laufen lassen, um Kandidaten zu erzeugen
5. Die zurückgegebenen Altium-Projektdateien wieder importieren
6. DRC laufen lassen, prüfen, feinschleifen und dann in Altium Fertigungsdaten erzeugen

Was in Altium bleibt und was Quilter nutzt

• Constraints, die bereits in Altiums Designregeln und Netzklassen kodiert sind, können über den Round-Trip erhalten bleiben
• Quilter kann High-Speed-Aspekte wie Differenzpaare, impedanzkontrollierte Netze und die Absicht hinter Abblockkondensatoren auch ableiten und sichtbar machen, sodass Sie vorab prüfen können, was berücksichtigt wird und was nicht
• Sie behalten die Kontrolle, indem Sie kritische Platzierungen fixieren, Keepouts durchsetzen und Sperrregionen angeben

Das Ziel ist nicht, Ihnen Kontrolle zu nehmen. Das Ziel ist, den langsamsten Teil des Layouts zu entfernen: den Teil, der Wochen an Kalenderzeit frisst und Sie zwingt, ein einziges Layout-Ergebnis zu akzeptieren.

Einstellungen für Export und Import

Unten stehen Beispieleinstellungen, die Sie in Ihr internes Runbook aufnehmen können, damit Teams bei einem Vergleichstest keine Constraints zerstören. Behandeln Sie sie als „Plausibilitätscheckliste“. Passen Sie die Benennung an Ihre Altium-Version und Ihre Teamstandards an.

Altium-Export-Checkliste für den Quilter-Round-Trip

- Sicherstellen, dass die Designregeln aktuell sind:

  - Regeln für Differenzpaare (Breite, Abstand, Kopplungserwartungen)

  - Impedanzkontrollierte Netzklassen (Breiten je Lage)

  - Constraints für den Längenabgleich (sofern zutreffend)

  - Abstandsregeln und Fertigungs-Constraints

- Platinenumriss und Keepouts bestätigen:

  - Platinenform definiert

  - Mechanische Keepouts gesetzt

  - Bauteil-Keepouts gesetzt, wo nötig

- Pflichtplatzierte Bauteile vor dem Export fixieren:

  - Steckverbinder, Bohrungen, Schirmungen, kritische HF-Teile

  - Alle Bauteile mit fester mechanischer Ausrichtung

- Projekt speichern und prüfen:

  - Projekt kompilieren, ERC laufen lassen, sofern zutreffend

  - DRC vor dem Export laufen lassen, um die Ausgangslage zu bestätigen

‍

Quilter-Setup-Checkliste für einen fairen Vergleich

- Das exportierte Altium-Projekt hochladen

- Bestätigen:

  - Die Auswahl des Lagenaufbaus entspricht dem in Altium für den Autoroute verwendeten Aufbau

  - Derselbe Platinenumriss und dieselben Keepouts sind vorhanden

- Constraints und Pflichtplatzierungen definieren:

  - Kritische Steckverbinderplatzierung fixieren

  - Sperrregionen und Keepouts markieren

  - Bestätigen, dass Differenzpaare und Impedanznetze erkannt sind

- Mehrere Kandidaten erzeugen:

  - Genug Kandidaten laufen lassen, um Abwägungen zu vergleichen (Via-Anzahl, Lagennutzung)

‍

Altium-Re-Import-Checkliste nach dem Quilter-Lauf

- Die zurückgegebenen Altium-Projektdateien öffnen

- Sofort DRC laufen lassen:

  - Bestätigen, dass Abstände, Breiten, Differenzpaarregeln und Netzklassen korrekt geblieben sind

- High-Speed-Netze validieren:

  - Differenzpaare auf Kopplung und Symmetrie durch Breakouts prüfen

  - Lagenwechsel in kritischen Pfaden inspizieren

  - Status des Längenabgleichs prüfen, wo erforderlich

- Letzter Feinschliff:

  - Kleinere Reroutes, Bereinigung des Bestückungsdrucks, Dokumentation, Output-Jobs

Wann ergibt ein klassischer Autorouter weiterhin Sinn?

Man sollte es offen sagen: Es gibt Fälle, in denen der Altium Autorouter das richtige Werkzeug ist.

Wenn die Leiterplatte einfach, langsam und wenig eingeschränkt ist, kann ein Autoroute-Durchlauf plus schnelle Nacharbeit völlig ausreichen. Das eingebaute Werkzeug ist bequem, und der Kontextwechsel lohnt sich nicht.

Klassisches Autorouting bleibt außerdem nützlich für:

• Last-Minute-ECOs, bei denen Sie eine kleine Gruppe von Netzen schnell flicken müssen
• Winzige Hilfsplatinen, bei denen das Layout nicht terminkritisch ist und der Prüfaufwand gering bleibt

Eine pragmatische Hybridstrategie ist in reifen Teams verbreitet:

• Quilter für hochwertige Leiterplatten nutzen, bei denen Timing, SI-Risiko und dichtes Routing den Terminplan bestimmen
• Eingebautes Autorouting für triviale Arbeiten und schnelle Patches behalten, bei denen die Nacharbeit wirklich minimal ist

Der entscheidende Rahmen lautet: Quilter ist kein CAD-Ersatz. Es ist High-Speed-PCB-Layout-Automatisierung, die Designkapazität über den bestehenden Werkzeugstapel hinweg vervielfacht.

So fahren Sie Ihren ersten „Quilter vs. Autorouter“-Vergleichstest an einem echten Design

Wenn Sie einen Vergleichstest wollen, den Ihre besten Designer respektieren, muss er kontrolliert, messbar und an einem echten Projekt orientiert sein. Hier ist eine Checkliste, der Sie folgen können.

Schritt 1: Das richtige Testdesign wählen

Wählen Sie ein echtes laufendes Design, das mindestens eines davon enthält:

• BGA-Escape mit engen Routingkanälen
• DDR, SerDes, PCIe, USB oder andere High-Speed-Schnittstellen
• Empfindliche Analogbereiche neben Schaltnetzteilen oder Digitalbussen

Vermeiden Sie eine Spielzeugplatine. Es geht darum, die Fehlerbilder zu testen, die zählen.

Schritt 2: Kontrollierte Bedingungen definieren

Damit der Vergleich ehrlich bleibt:

• Verwenden Sie in beiden Läufen denselben Lagenaufbau
• Verwenden Sie dieselben Designregeln und Constraints
• Verwenden Sie denselben Platinenumriss und dieselben Keepouts
• Fixieren Sie in beiden Abläufen dieselben Pflichtbauteile

Wenn Ihr Team über „Fairness“ diskutiert, machen Sie es richtig.

Schritt 3: Beide Abläufe fahren und Artefakte festhalten

Lassen Sie den Altium Autorouter nach Ihrem Standardvorgehen laufen. Halten Sie fest:

• Endgültige Fertigstellungsrate in Prozent
• Gesamte Via-Anzahl (insgesamt und in kritischen Bereichen)
• Aufgewendete Zeit für Nacharbeit bis zur „prüfbaren Qualität“
• Screenshots wichtiger Regionen (BGA-Escape, Differenzpaar-Leitungen, Lagenwechsel)

Lassen Sie dann Quilter mit denselben Constraints laufen und halten Sie fest:

• Bester Kandidat und Zweitplatzierte
• Via-Anzahl und Muster der Lagennutzung
• Zeit für Auswahl und Feinschliff eines Kandidaten
• Denselben Satz an Screenshots

Schritt 4: Nach Kriterien bewerten, die zählen

Nutzen Sie eine kleine Bewertungskarte, die erfahrene Designer akzeptieren:

• Fertigstellungsrate: Welcher Anteil der Netze ist sauber geroutet, ohne Tricks
• Aufräumzeit: Wie viele Ingenieurstunden bis zur Freigabequalität
• Via-Anzahl und Lagenwechsel: ein Indikator für Übergänge und mögliches Rückstrompfad-Risiko
• SI-Risikoindikatoren: Wechsel der Referenzebene, Diskontinuitäten, seltsame Verengungen, Konsistenz der Differenzpaar-Kopplung
• Lesbarkeit und Prüfbarkeit: Wie schnell kann eine erfahrene Person das Ergebnis freigeben

Schritt 5: Das Ergebnis intern verbreiten

Dokumentieren Sie die Ergebnisse in einem kurzen internen Memo mit Screenshots, Zahlen und Ihren Erkenntnissen. Bringen Sie es zu:

• Der PCB-Design-Leitung, die die Freigabestandards verantwortet
• Der EE-Leitung, die SI-Risiko und Inbetriebnahme verantwortet
• Der F&E-Leitung, die Terminplan und Durchsatz verantwortet

Wenn Quilter bei Aufräumzeit und Fertigstellungsrate an Ihrem echten Design gewinnt, ist die Entscheidung klar.

Was Sie über Preise, Zugang und nächste Schritte wissen sollten

Wenn Sie 2026 Alternativen zum PCB-Autorouting bewerten, ist die Preisstruktur wichtig, weil sie bestimmt, wer iterieren kann. Quilters Modell ist darauf ausgelegt, über die Pin-Anzahl zu skalieren statt über Beschränkungen pro Arbeitsplatz, was es ganzen Organisationen erleichtern kann zu iterieren, ohne dass Routing-Kapazität zum Engpass wird.

Die Zugangswege sind so gestaltet, dass die Bewertung leichter fällt:

• Ein kostenloser Tarif zum Ausprobieren des Workflows
• Ein Startup-Programm für Teams auf dem Weg zum Product-Market-Fit
• Enterprise-Optionen für geschäftskritische Umgebungen und Supportbedarf

Für Teams, denen Datensicherheit und IP-Handhabung wichtig sind: Behandeln Sie die Bewertung wie jede andere Werkzeugentscheidung – Anbieterdokumentation prüfen, interne Richtlinien bestätigen und mit Ihren Sicherheitsanforderungen abgleichen.

Bester nächster Schritt: Fahren Sie den Vergleichstest. Laden Sie ein echtes Altium-Projekt hoch, fixieren Sie Ihre Pflichtplatzierungen, erzeugen Sie Kandidaten und vergleichen Sie mit Ihrem heutigen Altium-Autorouter-Ablauf, mit Fertigstellungsrate und Aufräumzeit als wichtigsten Kennzahlen.

FAQ

Ist Quilter ein Ersatz für Altium?

Nein. Quilter ist dafür gebaut, mit Ihrem bestehenden Workflow zu arbeiten. Altium bleibt das führende System für Schaltplaneingabe, Dokumentation, DRC-Prüfungen, Output-Jobs und Fertigungspakete. Quilter wirkt als Kapazitätsverstärker für Platzierung und Routing und gibt anschließend native Projektdateien zurück.

Kann ich das Layout in Altium weiter bearbeiten, nachdem Quilter es erzeugt hat?

Ja. Gedacht ist, dass Sie das zurückgegebene Projekt wieder in Altium importieren, den DRC laufen lassen und dann wie gewohnt feinschleifen, dokumentieren und die Fertigungsdaten finalisieren.

Unterstützt Quilter gezielt High-Speed-Constraints wie Differenzpaare und impedanzkontrollierte Netze?

Quilter ist um physikinformiertes PCB-Design herum gebaut und macht High-Speed-Aspekte wie Differenzpaare und impedanzkontrollierte Netze zur Prüfung sichtbar; die Kandidatenbewertung zielt darauf, glaubwürdigere High-Speed-Ergebnisse zu erzeugen als klassisches, geometriezentriertes Autorouting.

Was ist der risikoärmste Weg, Quilter zu bewerten?

Wählen Sie ein echtes Design, das historisch schmerzhaft zu routen war, fahren Sie einen kontrollierten Vergleichstest mit denselben Constraints und demselben Lagenaufbau und vergleichen Sie Fertigstellungsrate, Via-Anzahl, Lagenwechsel und Aufräumzeit bis zur Freigabequalität.

Schlussbemerkung für Teams, die nach „Wettbewerbern zu Altiums Auto-Route“ suchen

Wenn Ihre Leiterplatte wirklich High-Speed ist, liegt der Engpass selten darin, überhaupt einen Pfad zu finden. Der Engpass ist, ein Layout zu erzeugen, dem Sie vertrauen können, ohne Tage in der Nacharbeit zu verbrennen. Das ist das eigentliche Duell: nicht Autoroute gegen KI als Konzept, sondern „Konnektivität mit Nacharbeit“ gegen „physikbewusste Kandidaten mit schnellerer Prüfung“.

Wenn Sie einen risikoarmen Nachweis wollen, fahren Sie den Vergleichstest. Es ist der schnellste Weg zu sehen, ob Quilter AI Routing wochenlange Routing-Mühe durch Stunden an Kandidatenerzeugung und fokussierter technischer Prüfung ersetzen kann.
