Blind- und Buried-Vias

Die Unterstützung für Blind- und Buried-Vias befindet sich in aktiver Entwicklung. Derzeit routet Quilter ausschließlich mit durchgehenden Vias. Diese Arbeit ermöglicht HDI-Platinen und andere dichte, moderne Designs, die auf mehrstufige Via-Strukturen angewiesen sind.

Dies wird ein längerfristiges Projekt, da wir alle Bausteine entwickeln, die nötig sind, um die Via-Vorlagen aus Ihren ECAD-Dateien korrekt zu erfassen und beim Routing zu verwenden.

Neue Routing-Strategie [ALPHA]

Was hat sich geändert: Wir haben einen neuartigen Ansatz für das Routing von Platinen hinzugefügt! Diese Strategie befindet sich noch in einer frühen Phase der Verfeinerung, doch wir haben deutliche Verbesserungen sowohl bei der Qualität als auch bei der Routing-Vervollständigungsrate festgestellt und wollten Ihnen einen frühen Einblick ermöglichen.

Wo Sie es finden: Die Strategie ist derzeit auf Platinen mit weniger als 400 Pins beschränkt, während wir Daten sammeln und Verbesserungen vornehmen. Die von diesem neuen Router erzeugten Kandidaten sind die „X.2“-Varianten in Ihren Ergebnissen; sie erscheinen in der Regel etwas später.

Änderungen an der Kandidatenliste

Was hat sich geändert: Gerade mit dem neuen Router gibt es so viele nützliche Informationen für Sie, dass wir die Darstellung neu organisiert haben.

Die „X.Y“-Nummerierung gruppiert Kandidaten, die aus derselben Platzierung (X) hervorgegangen sind, und unterscheidet diejenigen, die mit unterschiedlichen Routern (Y) erzeugt wurden. Ein Beta-Symbol kennzeichnet Kandidaten aus einer unserer experimentellen Strategien; die Ergebnisse können daher unerwartet gut oder schlecht ausfallen.

Außerdem sehen Sie eine Aufschlüsselung unserer Prüfungen nach „Pass“, „Warn“ und „Fail“, damit Sie Kandidaten leichter auf übergeordneter Ebene vergleichen können.

Wo Sie es finden: In der gewohnten Kandidatenliste auf der linken Seite des Candidate Reviewers.

Unterstützung für native Siemens-Xpedition-Dateien

Was hat sich geändert: Bisher mussten Sie Export- und Importskripte verwenden, um Projekte aus Xpedition heraus und wieder hinein zu übertragen. Diese Hürde entfällt jetzt: Sie können Ihren Projektordner als ZIP-Datei packen und ohne weitere Schritte direkt in Quilter hochladen. Dasselbe gilt für den Download eines Ergebnisses: Es liegt im nativen Xpedition-Format vor, sodass kein Skript erforderlich ist.

Planung von Versorgungsflächen auf Versorgungslagen

Was hat sich geändert: Quilter erzeugt jetzt große Versorgungsflächen auf Ihren Versorgungslagen, die so optimiert sind, dass sie möglichst viele Vias desselben Netzes einschließen. Die Komponentenplatzierung versucht außerdem, Pins desselben Versorgungsnetzes so zu positionieren und auszurichten, dass diese Flächen zusammenhängender werden.

Warum das wichtig ist: Bisher haben wir Versorgungslagen als ein einziges Netz behandelt. Diese Änderung verbessert das Routing und die Stromverteilung deutlich für alle anderen Versorgungsnetze, die bislang über Flächen auf den Außenlagen versorgt wurden.

Wo Sie es finden: Wenn Ihr Design eine Versorgungslage enthält und Sie bei einigen Versorgungsnetzen die Option „Attempt power pour“ aktivieren, geschieht dies automatisch.

Sichtbarkeitsvoreinstellungen im Candidate Reviewer

Was hat sich geändert: Sie können sich im Candidate Reviewer jetzt schnell nur einen Teil der Informationen anzeigen lassen. Bisher war einiges Suchen und Klicken nötig, um die Komponentenplatzierung isoliert zu betrachten oder das Routing klar zu sehen, ohne dass Substrat und Flächen die Leiterbahnen verdecken.

Wo Sie es finden: Oben in der Navigationsleiste „Layers“ gibt es jetzt ein Dropdown-Menü.

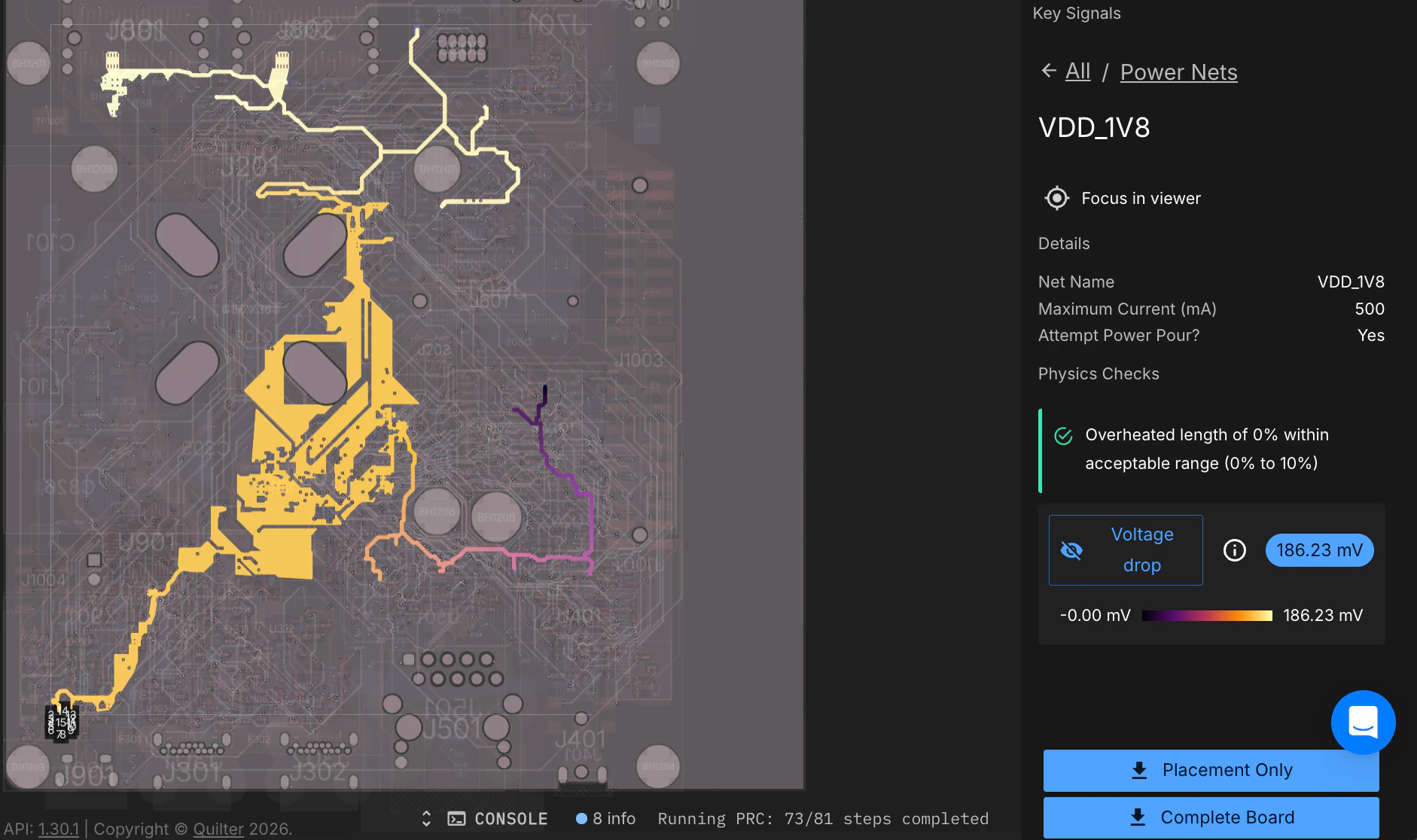

Spannungsabfall für Versorgungsflächen [BETA]

Was hat sich geändert: Punkt-zu-Punkt-Simulationen des DC-IR-Drops (DCIR) sind jetzt allgemein verfügbar! Sie werden auf Ihren Versorgungsnetzen dargestellt, und Quelle und Senke lassen sich bei der Einrichtung konfigurieren.

Warum das wichtig ist: Sie können die generierten Flächen einfacher prüfen und erkennen, wo Nacharbeit nötig sein könnte. Quilter wird diese Simulationen bald in die Generierung der Flächen einbeziehen, um hochwertigere Ergebnisse zu erzielen.

Wo Sie es finden: Im Candidate Reviewer sehen Sie jetzt einige Optionen, wenn Sie ein Versorgungsnetz mit Fläche betrachten.

Hinweis: Betrachten Sie den Spannungsabfall als Analysehilfe für die Prüfung von Flächen. Er ersetzt noch keine vollständige Power-Integrity-Freigabe.

Notizen zu Jobs und Projekten

Neu: Notizen!

Was hat sich geändert: Nutzen Sie Jobnamen, um festzuhalten, welche Änderungen Sie vorgenommen haben? Dieses Vorgehen beschreiben uns viele Nutzer, und jetzt gibt es einen besseren Ort für solche Notizen.

Sie können Notizen zu Jobs und Projekten hinterlassen, während Sie Jobs ausführen, prüfen und iterieren. Diese Notizen sind für Kolleginnen und Kollegen sichtbar, die Zugriff auf den Job haben. Auch Quilter-Mitarbeitende können Ihnen hilfreiche Tipps hinterlassen, wenn sie Ihr Team unterstützen und Sie den Zugriff gewährt haben.

Wo Sie es finden: Neben den Job- und Projektnamen befindet sich jetzt ein Sprechblasen-Symbol.

Visuelle Designregeln

Was hat sich geändert: Die Seite „Fabricator Constraints“ enthält jetzt eine Vorschau, die die relative Größe Ihrer Mindestwerte für Leiterbahnbreite und Abstand, die Via- und Bohrgröße und weitere Werte maßstabsgetreu neben der Platine darstellt.

Warum das wichtig ist: Die Eingabe einer falschen Einheit ist einer der häufigeren Fehler, die zu schlechten Ergebnissen in Quilter führen. Wenn Sie die Abmessungen maßstabsgetreu neben Ihrer Platine sehen, fällt ein solcher Fehler sofort auf und lässt sich leicht erkennen, bevor Sie auf „Submit“ klicken.

Wo Sie es finden: „Fabricator Constraints“, die dritte Seite der Job-Konfiguration.

Platzierungen und Kandidaten mit [BETA] im Namen

Was hat sich geändert: Möglicherweise sehen Sie zwischen Ihren anderen Kandidaten Ergebnisse mit [BETA]. Sie stammen aus einer neuen Generation experimenteller Platzierungs-Engines, die wir derzeit einführen. Einige liefern innerhalb weniger Minuten nach dem Einreichen starke Platzierungen, andere verfolgen Strategien, die unsere Standard-Engine nicht nutzt. Da sie experimentell sind, können sie einige Ihrer Vorgaben außer Acht lassen, aber auch bessere Ergebnisse liefern. Sehen Sie sie sich an und sagen Sie uns Ihre Meinung.

Warum das wichtig ist: Wir möchten Ihnen neue und bessere Strategien so früh wie möglich zur Verfügung stellen und dabei klar kennzeichnen, welche zu überraschenden Ergebnissen führen könnten.

Wo Sie es finden: Neben Ihren anderen Ergebnissen im Candidate Reviewer.

Beliebige Impedanz für Differenzpaare wählen

Was hat sich geändert: Sie können jetzt eine beliebige Zielimpedanz für ein Differenzpaar eingeben, anstatt aus den zwei Werten im Dropdown-Menü zu wählen. Quilter erzwingt zudem nicht mehr, dass die Differenzimpedanz exakt dem Doppelten der Single-Ended-Impedanz entspricht. Sie können also beispielsweise eine 50-Ohm-Single-Ended-Impedanz mit einer 90-Ohm-Differenzimpedanz kombinieren.

Warum das wichtig ist: Die Differenzimpedanz ist eine komplexe Anforderung, die von verschiedenen Designfaktoren abhängt; das bisherige Dropdown-Menü mit nur zwei Optionen deckte nicht alle gewünschten Werte ab. Quilter berechnet mithilfe des Simbeor-Solvers die Leiterbahngeometrie, die genau Ihrem Zielwert entspricht.

Wo Sie es finden: Im Bereich „Differential Pair“ auf der Seite „Comprehensions“

Floorplan-Seite [BETA]

Was hat sich geändert: Es gibt eine neue Floorplan-Seite, und der Bereich „Placement Options“, der sich zuvor unter „Fabricator Constraints“ befand, wurde dorthin verschoben.

Warum das wichtig ist: Die Seite dient dazu, das Platzierungsverhalten von Quilter transparent zu machen, bevor Sie den Vorgang starten. Der häufigste Fehler bei der Einrichtung ist, dass Komponenten, die an einer festen Position sein müssen, nicht vorab geplant oder platziert wurden, was dann zu unerwarteten Ergebnissen durch Quilter führt. Wenn die Platzierungsabsicht direkt zu Beginn klar definiert wird, lässt sich dies vermeiden.

Wo Sie es finden: Im gewohnten Einrichtungsablauf, nach den „Fabricator Constraints“.

Hinweis: Dies ist erst die erste Version der Floorplan-Seite; weitere Verbesserungen, einschließlich besserer visueller Erklärungen und interaktiver Funktionen, folgen in Kürze.

‍

Unterstützung für Schaltpläne von Cadence

Was hat sich geändert: Quilter kann nun neben der Board-Datei auch Cadence-Schaltpläne verarbeiten, die beide über das Cadence-Exportskript generiert wurden. Die vollständige Liste der Dateien, die Quilter nun von Cadence benötigt, umfasst XML, QLT, DSN (den Schaltplan) und BRD.

Warum das wichtig ist: Einige der intelligenteren Funktionen von Quilter, wie die Zuweisung von Entkopplungskondensatoren und die Gruppierung von Bauteilen, setzen den Schaltplan voraus. Cadence-Anwender werden hier nun Verbesserungen feststellen, da der Schaltplan jetzt übertragen wird.

Wo es zu finden ist: Im Hintergrund für alle, die Dateien aus Cadence hochladen.

Nicht geroutete Netze einfach finden

Was sich geändert hat: Alle Netze, die nicht geroutet werden konnten, erscheinen nun als Prüfpunkt in der rechten Seitenleiste (Design Review) des Candidate Reviewers, unterhalb der anderen DRC-Prüfpunkte.

Warum das wichtig ist: Dies war ein häufig geäußerter Nutzerwunsch. Bisher musste man mühsam nach den Airwires suchen, um nicht geroutete Verbindungen zu finden. Durch die direkte Anzeige der nicht gerouteten Netze lässt sich nun schnell erkennen, was noch zu tun ist – egal, ob es sich um ein paar einfache Signale handelt, die manuell fertiggestellt werden müssen, oder um einen Hinweis darauf, dass die Constraints angepasst werden sollten.

Wo es zu finden ist: In der rechten Seitenleiste des Candidate Reviewers.

Abstandsregeln [BETA]

Quilter liest jetzt Net-Class-Abstandsregeln, schichtspezifische Abstände und paar-spezifische Abstände direkt aus Ihren Eingabedateien aus und berücksichtigt diese bei der Platzierung und beim Routing. Dies bildet die Grundlage für präzisere DRC-Prüfungen und eine höhere Ergebnisqualität. In der frühen Beta-Version geschieht dies im Hintergrund; eine UI-Anzeige der erkannten Beschränkungen folgt in Kürze. Die Unterstützung für weitere ECAD-Systeme befindet sich ebenfalls in der Entwicklung.

Funktionsweise: Dies ist nun das Standardverhalten für Altium-Dateien, auch wenn Sie in der Benutzeroberfläche keine Übersicht dazu sehen.

Abdeckung: Nur Altium Constraint Manager; weitere ECAD-Systeme folgen in den kommenden Monaten.

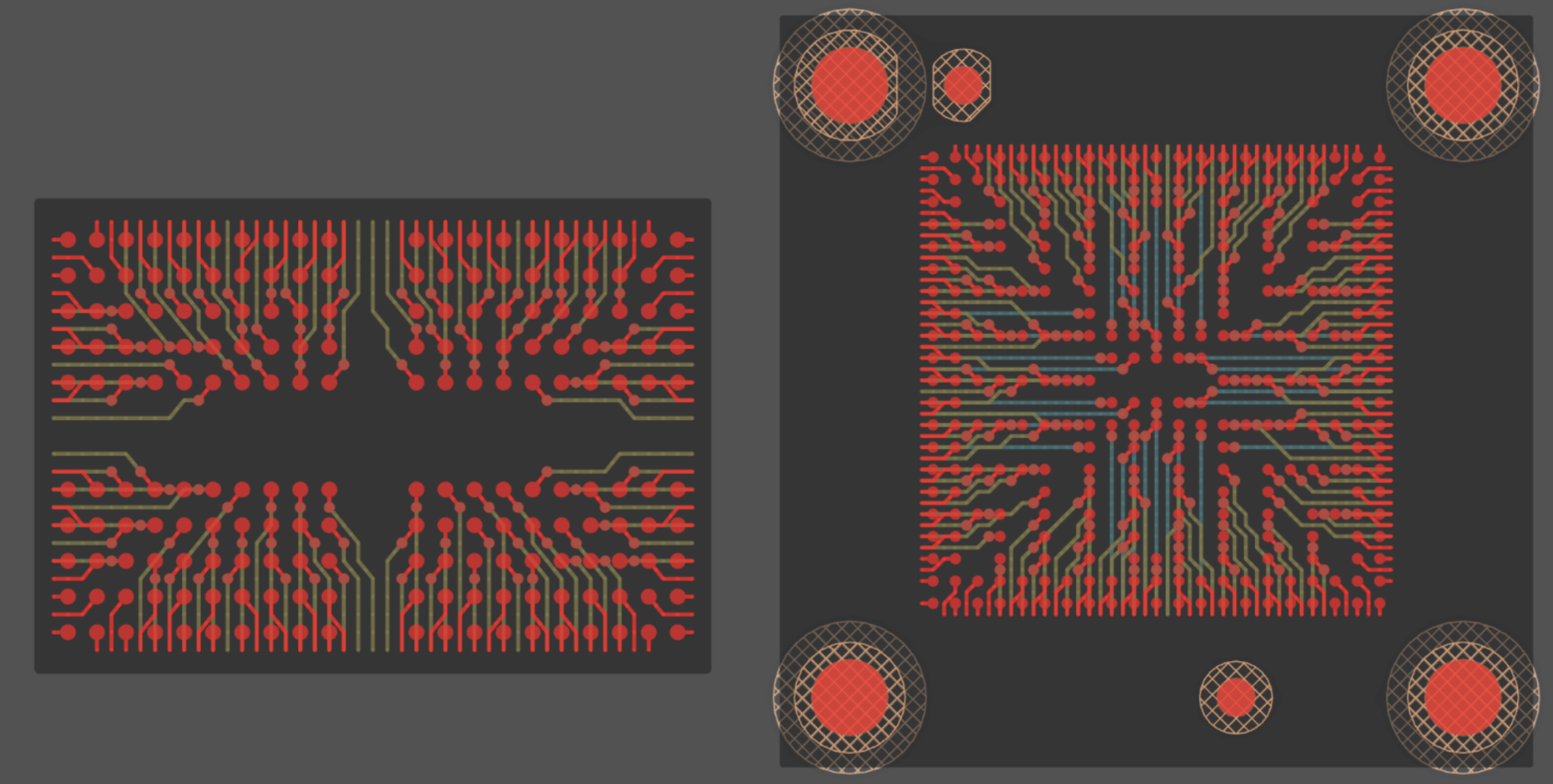

Automatisches BGA-Fanout

Quilter generiert nun automatisch Fanouts und Breakouts für BGAs als Teil der standardmäßigen Kandidatengenerierung. BGAs müssen vor der Übermittlung nicht mehr manuell in Ihrem ECAD-Tool mit einem Fanout versehen werden.

Funktionsweise: Wählen Sie im Bereich „BGA Component“ auf der Seite „Comprehensions“ die Option „Generate Fanout“. Quilter wählt dann basierend auf dem Lagenaufbau die Via-Muster, Escape-Richtungen und das Breakout-Routing für jedes BGA auf der Platine aus.

Abdeckung: BGAs mit quadratischen Ball-Mustern, wie sie bei Anwendungsprozessoren und hochdichten Steckverbindern üblich sind.

Warum das wichtig ist: Das BGA-Fanout war bisher einer der zeitaufwendigsten manuellen Vorbereitungsschritte für unsere Kunden. Durch den Wegfall dieses Schritts verkürzt sich die Einrichtungszeit, und die Routing-Qualität bei dichten Designs verbessert sich, da Quilter nicht mehr um ein vorgegebenes Fanout herum routen muss.

‍

Bearbeitbare Impedanzvorgaben

Sie können die von Quilter berechneten Impedanzvorgaben jetzt direkt in der App überschreiben. So lassen sich eigene Impedanzwerte schnell anwenden oder unsere Werte aktualisieren, ohne dass Sie Änderungen in Ihrem ECAD-Tool vornehmen müssen.

Dies ergänzt die im April eingeführten berechneten Impedanzprofile. Standardmäßig werden die Impedanzen weiterhin basierend auf Ihrem Lagenaufbau mit Simbeor berechnet. Wenn Sie jedoch für ein bestimmtes Netz einen anderen Wert benötigen, können Sie diesen direkt im Job-Setup festlegen.

Dokumentation: Single-Ended Impedanzkontrolle, Differenzielle Paare

Verbesserungen bei der Einrichtung von Lagenaufbau und Fertigungsbeschränkungen

Der Ablauf für die Job-Einrichtung stellt Lagenaufbau- und Fertigungsbeschränkungen nun deutlicher in den Vordergrund. Jede Lage, Materialeigenschaft und Fertigungsregel, die sich auf das Routing auswirkt, ist in den Einrichtungsbildschirmen sichtbar, und die Fertigungsbeschränkungen können direkt in der App bearbeitet werden. In den nächsten ein bis zwei Wochen werden auch die Lagenzuweisungen editierbar sein. Dies setzt die Arbeit fort, die mit dem im März umgestalteten Einrichtungsablauf begonnen wurde: weniger Parameter, die im Hintergrund angewendet werden, dafür mehr Parameter, die Sie sehen und anpassen können.

Dokumentation: Lagenaufbauten, Designparameter festlegen

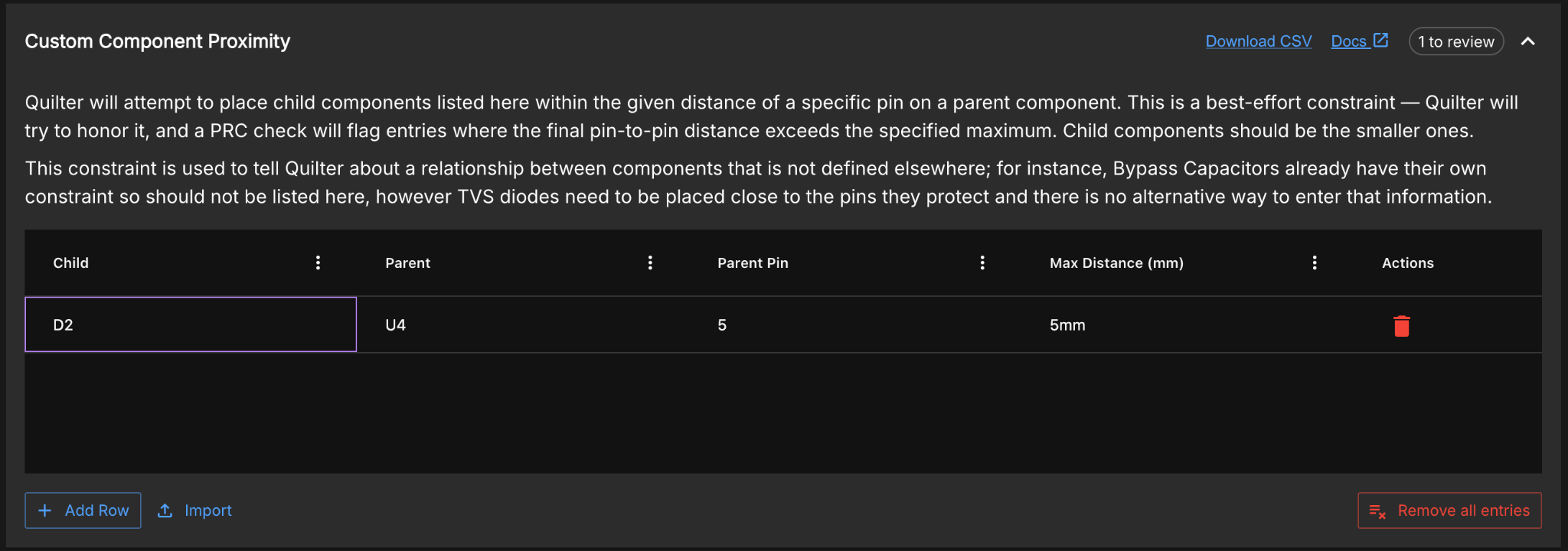

Benutzerdefinierte Abstandsbedingungen für Komponenten

Ein neuer Beschränkungstyp, mit dem festgelegt werden kann, dass eine Komponente in der Nähe eines bestimmten Pins einer anderen Komponente platziert werden muss. Verfügbar in Schritt 5.2 der App unter „Eigene Beschränkungen definieren“.

Funktionsweise: Wählen Sie die eingeschränkte Komponente, die übergeordnete Komponente, den Ziel-Pin an der übergeordneten Komponente und den maximal zulässigen Abstand aus. Quilter wendet die Beschränkung während der Platzierung an und überprüft sie bei der Prüfung der physikalischen Regeln, genau wie bei allen anderen Platzierungsbeschränkungen.

Warum das wichtig ist: Einige Beschränkungen (z. B. ein Strommesswiderstand neben einem bestimmten Pin eines Power-ICs oder ein Snubber in der Nähe eines bestimmten FET-Pins) ließen sich bisher nicht sauber definieren. Kunden haben diese Komponenten entweder selbst vorplatziert oder die Anforderung über den Bypass-Kondensator-Ablauf gelöst. Dies bietet nun eine direkte Möglichkeit, die Nähe zwischen Komponente und Pin festzulegen.

Zugehörige Dokumentation: Übersicht der physikalischen Beschränkungen, Platzierungsbereiche

Berechnete Impedanzprofile

Quilter kann nun basierend auf Ihren Lagenaufbau-Materialien Impedanzprofile für Differenzialpaare und massebezogene, impedanzkontrollierte Signale über alle Ebenen Ihrer Leiterplatte berechnen. Geben Sie Quilter einen beliebigen Lagenaufbau für eine beliebige Leiterplatte vor, und das Tool routet unter Verwendung der Leiterbahnbreiten und Abstände, die erforderlich sind, um Ihre Zielimpedanz zu erreichen.

Die Berechnungen basieren auf Simbeor von Simberian, dem Industriestandard für Feldlöser. Wenn Sie bereits Impedanzberechnungen in Altium verwendet haben, haben Sie diesen Löser bereits genutzt. Solange die Materialeigenschaften in Ihrem Lagenaufbau korrekt sind, werden auch die Impedanzprofile korrekt sein.

Projekte: Strukturierte Iteration durch Design

Jobs gehören jetzt zu Projekten. Ein Projekt fasst jede Iteration eines einzelnen Designs (verschiedene Platinenumrisse, Lagenaufbauten, Grundrisse) an einem Ort zusammen, sodass Sie Ihren Fortschritt verfolgen und dort weitermachen können, wo Sie aufgehört haben.

So funktioniert es: Erstellen Sie ein neues Projekt über den Startbildschirm und laden Sie Ihren ersten Job hoch. Von dort aus können Sie beliebig viele Jobs hinzufügen, solange jeder Upload innerhalb von 10 % der ursprünglichen Stückliste (BOM) bleibt. Änderungen von mehr als 10 % erfordern ein neues Projekt.

Warum das wichtig ist: Die meisten Quilter-Kunden iterieren 2 bis 4 Mal an einem Design, bevor es in die Fertigung geht. Projekte machen diesen Arbeitsablauf explizit: ein Design, unbegrenzte Iteration, alles an einem Ort. Diese Struktur schafft zudem die Grundlage für schnellere Berechnungszeiten bei nachfolgenden Iterationen innerhalb desselben Projekts.

Bisher eingereichte Jobs sind weiterhin über Ihre Jobliste zugänglich. Zukünftig erfordern alle neuen Jobs ein Projekt.

Siehe die Projektdokumentation für Details zur Einrichtung.

Console

‍

Während Quilter läuft, kann es ein wenig wie eine Blackbox wirken, und wir wollten Ihnen mehr Einblick in den Fortschritt eines Jobs geben. Die Console ist eine ausklappbare Leiste am unteren Rand des Bildschirms „Candidate Review“; die Leiste selbst zeigt eine Zusammenfassung der Meldungen. Wir erweitern diese Meldungen laufend, damit sie Ihnen noch besser dabei helfen, die besten Ergebnisse aus Quilter herauszuholen.

‍

Massenetze, neu strukturierte Erfassung, ein Stack-up pro Job

Dieses Release macht Quilter expliziter darin, wie Ihre Platine interpretiert wird. Eine neue Erfassung von Massenetzen sowie ein neu strukturierter Setup-Ablauf, der Vorgaben sichtbar macht, die Sie sonst möglicherweise übersehen hätten. Ein einzelnes Compile-Ziel stellt sicher, dass Sie genau den Stack-up und die Vorgaben erhalten, die Sie beabsichtigt haben.

Erfassung von Massenetzen

Sie können nun explizit auswählen, welches Massenetz Quilter auf Ihren Masselagen verwendet. Bisher hat Quilter eine berechnete Annahme über die primäre Masse getroffen. Das funktionierte in den meisten Fällen, war jedoch eine fehleranfällige Annahme bei Platinen mit mehreren Masse-Domänen.

Dieses Update aktiviert auch bereichsbezogene Massefüllungen. Wenn Sie einen Platzierungsbereich haben, in dem Komponenten ein gemeinsames Massenetz teilen, kann Quilter jetzt eine eigenständige Massefläche für diesen Bereich erstellen. Das ist direkt nützlich für Isolation, Hochspannungsabschnitte und empfindliche Signal-Domänen.

Neu strukturierter Setup-Ablauf

Der Job-Setup-Ablauf wurde von zwei Seiten in vier umstrukturiert, mit deutlich mehr Detail in jedem Schritt. Der neue Ablauf zeigt explizit Ihre Stack-up-Lagen, Versorgungs- und Massezuweisungen sowie Fertigungsvorgaben. Er zeigt auch, welche konkreten Vorgaben Quilter aus Ihren Eingaben berechnet hat — etwa welche Netzbreite verwendet wird, um die IPC2221-Erwärmungsanforderungen auf jeder Lage für ein Hochstromnetz mit bekanntem Strom zu erfüllen.

Das Ziel: das Risiko verringern, dass etwas unbemerkt falsch konfiguriert wird. Jeder Parameter, der die Routing-Qualität beeinflusst, ist jetzt sichtbar und vor der Einreichung bearbeitbar.

Ein Stack-up pro Job

Bisher hat Quilter innerhalb jedes Jobs viele Stack-ups und Designvorgaben durchprobiert. Das kann nützlich sein, um mögliche Lösungen zu erkunden, doch in den meisten Fällen wissen Sie genau, welche Parameter erforderlich sind. Die vielen Stack-ups erschwerten es, einen einzelnen klar zu definieren — und diese Änderung unterstützt die oben unter „Neu strukturierter Setup-Ablauf“ beschriebenen Verbesserungen. Sie haben jetzt bessere Kontrolle und Klarheit darüber, wie Quilter Ihre Platine konstruiert.

Neuer Candidate Reviewer!

Das Betrachten Ihrer gerouteten Platinen ist mit dem neuen Vollbild-Redesign noch einfacher. Der „Detail View“-Modus integriert nun alle Panels und ist zur Standardansicht geworden — Sie sehen alles auf einen Blick, ohne hin- und herwechseln zu müssen. Das Redesign funktioniert auch hervorragend auf großen Monitoren.

Unser Leitthema für 2025 war: User Design Intent.

Konkret: die Absicht zu bewahren, die Sie bereits in Ihrem ECAD-Tool ausgedrückt haben, und sie nahtlos durch Platzierung und Routing zu tragen — ohne dass Sie überkonfigurieren oder den Prozess überwachen müssen.

Wir haben im vergangenen Jahr vier zentrale Updates ausgeliefert: Generierung von Versorgungsflächen, Bereiche und Smart Clustering, Stack-up-Import und Keepout-Aktualisierungen. Zusammen reduzieren diese Änderungen die Mehrdeutigkeit darin, wie das System Ihre Platine interpretiert, und verbessern die Routing-Qualität, das EMV-Verhalten und die Vorhersagbarkeit erheblich.

Automatisierte Generierung von Versorgungsflächen

Versorgungsflächen — große, mit Kupfer gefüllte Bereiche, die mit einem bestimmten Versorgungsnetz verbunden sind — bieten einen niederohmigen Pfad für Strom und reduzieren Spannungsabfall und Wärme. In klassischen CAD-Tools waren sie bisher ein mühsamer, manueller Prozess.

Quilter erledigt den gesamten Workflow automatisch: Es erkennt wahrscheinliche Versorgungsnetze anhand des Namens, fragt Sie, welche gefüllt werden sollen, optimiert die Komponentenplatzierung zur Verbesserung der Füllungskontinuität, erzeugt gefüllte Kupferbereiche, die Abstände und Keepout-Regeln respektieren, und führt physikalische Regelprüfungen für Leiterbahnbreite und Strombelastbarkeit durch — alles als Teil der Standard-Kandidatengenerierung, ohne zusätzliche manuelle Schritte.

Bereiche + Smart Clustering (Platzierungsabsicht)

Sie können nun Platzierungsbereiche direkt in Ihrem ECAD-Tool definieren und sie beim Import respektieren lassen. Bereiche fungieren als geometrische Vorgaben für die Platzierung und fassen Komponenten zusammen, die zusammenbleiben, lokal bleiben oder isoliert bleiben müssen. Bereiche können einseitig oder zweiseitig sein — das ist besonders wichtig für dichte Designs und Mixed-Signal-Boards, bei denen die vertikale Trennung genauso beabsichtigt ist wie die horizontale Gruppierung.
Quilter hat zudem Smart Clustering eingeführt: Komponenten, die im Schaltplan direkt verbunden sind, werden nahe beieinander platziert.

Eine weitere neue Funktion ist „Anchoring“: Sie platzieren eine einzelne Komponente aus einem Cluster, und alle übrigen Komponenten dieses Clusters richten sich daran aus — das spart Zeit bei der manuellen Platzierung.

Mehr dazu im Placement Guide!

Stack-ups aus Eingabedateien importiert

Beim Import liest Quilter Stack-up- und Designanforderungen direkt aus Ihren Eingabedateien. Das heißt: Die Lagenreihenfolge bleibt erhalten, der dielektrische Kontext ist bekannt, und Designregeln werden in minimaler Leiterbahnbreite, Via-Größe usw. abgebildet.

Keepouts (mechanische und HF-Vorgaben)

Keepouts sind jetzt erstklassige Vorgaben und unterstützen jede Kombination aus Leiterbahnen, Vias, Komponenten und Füllungen. Sie können Keepout-Bereiche in Ihrem ECAD-Tool definieren, um: Antennen zu schützen, mechanischen Bauraum zu reservieren, Routing unter empfindlichen ICs zu blockieren und interne Komponentenbereiche zu respektieren.

Beim Import respektiert Quilter diese Bereiche und setzt sie während Platzierung und Routing durch.

Diese Funktion ist besonders sichtbar und wertvoll, weil sie ganze Klassen später Fehler — EMV-Probleme, HF-Verschlechterung und unerwünschte Platzierung — verhindert, bevor sie überhaupt entstehen. Hinter den Kulissen legt diese Arbeit den Grundstein für eine umfassendere Erfassung von Designregeln, einschließlich vollständiger Unterstützung für Abstandsvorgaben und stärkerer DRC-Prüfungen, die in Kürze erscheinen.
